Gráficos

Utilidades

Utilidades para crear gráficos:

  • LibreOffice Draw
  • Draw.io. Bastante completo, se pueden crear gráficos (los genera en xml) y después exportarlo a imagen.
  • yEd. Genera gráficos en un formato propio que se pueden migrar a imagen. Permite importar datos desde Excel.
  • Uso de yEd para UML
  • graphviz
  • mermaid. Gráficos estilo Markdown. El problema es que no se ven los gráficos en todos los navegadores.
  • PlantUML. Diagramas UML
  • Pencil Project
  • Google Drawings
  • Pencil Project

Graphviz

Python

Una forma es usarlo desde python, por ejemplo en un cuaderno jupyter y después exportarlo.

Para ello es necesario:

  1. Instalar grapvhiz
  2. Añadir su directorio bin al PATH
  3. Instalar los componentes de graphviz en python: conda install graphviz python-graphviz
Ejemplo:
from IPython.display import Image

from graphviz import Digraph
# Create Digraph object
dot = Digraph()

# Add nodes 1 and 2
dot.node('1')
dot.node('2')

# Add edge between 1 and 2
dot.edges(['12'])

dot

Más información en https://graphviz.readthedocs.io/en/stable/manual.html

VSCode

Otra forma es utilizar una extensión para VSCode, que nos permite tanto ver el gráfico resultante como exportarlo a un formato imagen.

Utilidades con graphviz

  • erd. Diagramas Entidad/relación
  • Python Call Graph. Crea un diagrama de clases a partir de código Python.
  • Ladot. Para incluir código LaTeX en gráficos GraphViz.
  • dot2tex. Genera código LaTeX a partir de GraphViz.

Hacer diagramas con Python

Enlaces

Diagrams

Enlaces

Este paquete de Python utiliza Graphviz. Se utiliza para diagramas de arquitectura.

Instalación

  1. Instalar Graphviz
  2. Instalar diagrams
    pip install diagrams

Uso

Un diagrama de ejemplo:

from diagrams import Diagram
from diagrams.aws.compute import EC2
from diagrams.aws.database import RDS
from diagrams.aws.network import ELB
from diagrams.aws.integration import SQS
from  diagrams.aws.storage import S3
from diagrams.saas.chat import Slack
attributes = {"pad": "1.0", "fontsize": "25"}
with Diagram("message flow", show=True, direction="LR",
             outformat="png",
             graph_attr=attributes):
    elb =  ELB("load balancer")
    service1 = EC2('Service1')
    service2 = EC2('Service2')
    service3 = EC2('service3')
    db = RDS("primary DB")

    elb >> service1 >> db
    elb >> service2 >> db
    service1 >> SQS('sqs') >> service3 >> S3('s3')

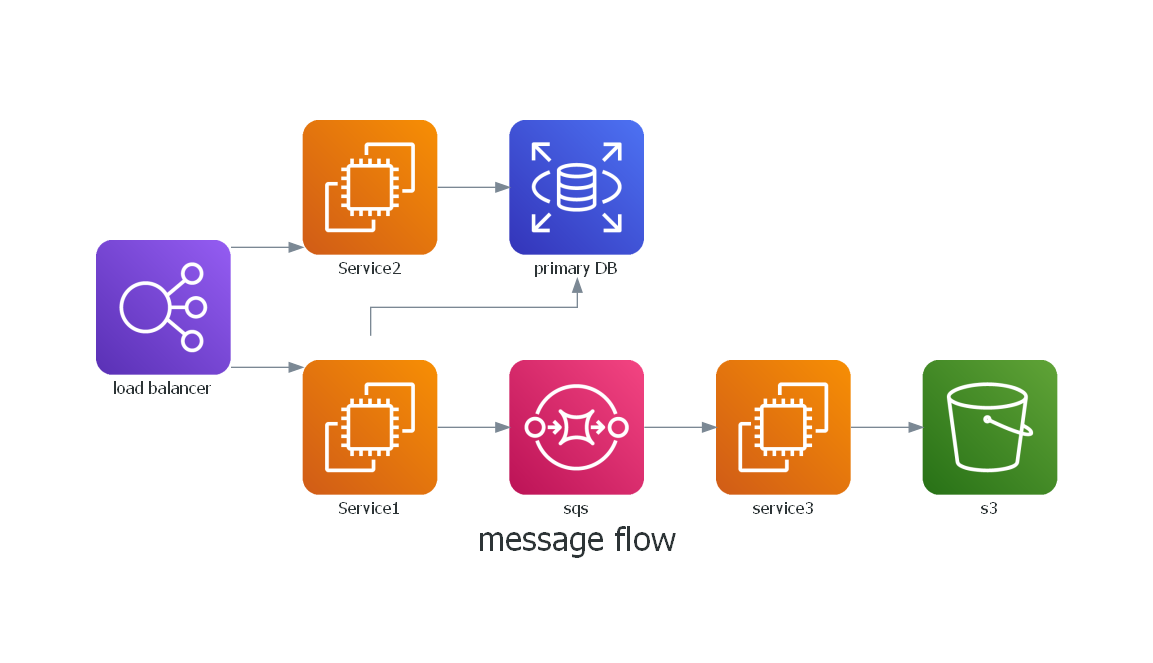

daría este resultado:

None

Diagramas de flujo con Schemdraw

Este código:

import schemdraw
from schemdraw.flow import *

with schemdraw.Drawing() as d:
    d+= Start().label("Start")
    d+= Arrow().down(d.unit/2)

    #Input the string
    d+= Data(w = 4).label("Enter a string:\n string")
    d+= Arrow().down(d.unit/2)

    #Reverse the string
    d+= Box(w = 4).label("Reverse the string:\n reverse_string")
    d+= Arrow().down(d.unit/2)

    #Check if string and reverse_string are same
    d+= (decision := Decision(w = 5, h= 5,
                       S = "True",
                        E = "False").label("Is \n string\n == \nreverse_string?"))

    #If True
    d+= Arrow().length(d.unit/2)
    d+= (true := Box(w = 5).label("string is a palindrome."))
    d+= Arrow().length(d.unit/2)

    #End program
    d+= (end := Ellipse().label("End"))

    #If False. Start the arrow from East of decision box
    d+= Arrow().right(d.unit).at(decision.E)

    #false is referring to the box where string is not a palindrome.
    d+= (false := Box(w = 5).label("string is not\n a palindrome."))

    #Add a downward arrow from the South of false box
    d+= Arrow().down(d.unit*2.5).at(false.S)

    #Extend the arrow to reach the end of the program
    d+= Arrow().left(d.unit*2.15)
    d.save("output/palindrome flowchart.jpeg", dpi = 300)

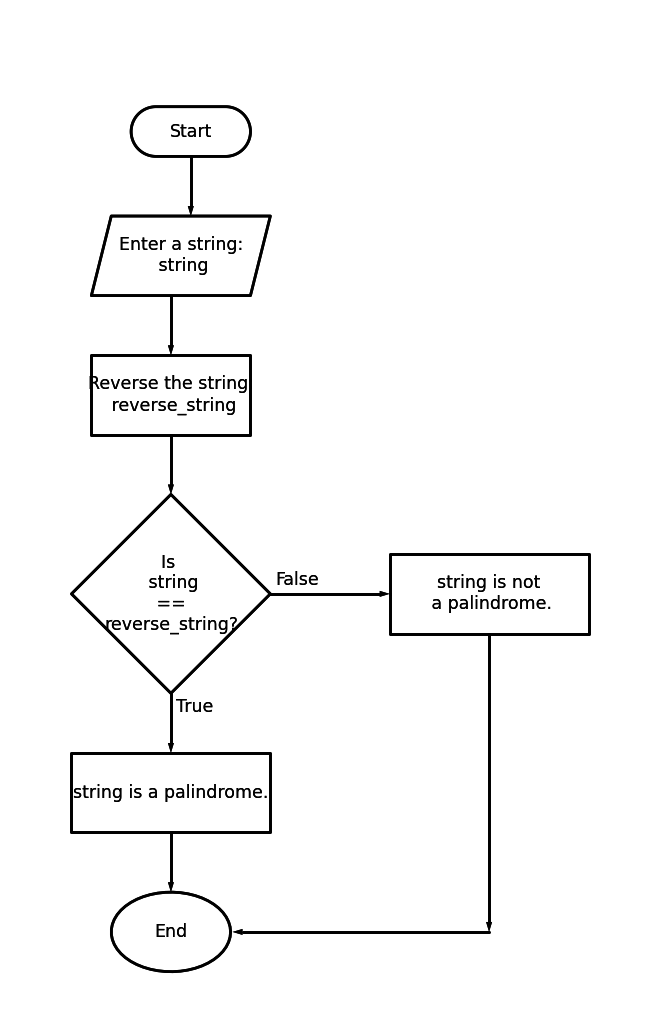

daría este resultado:

None
